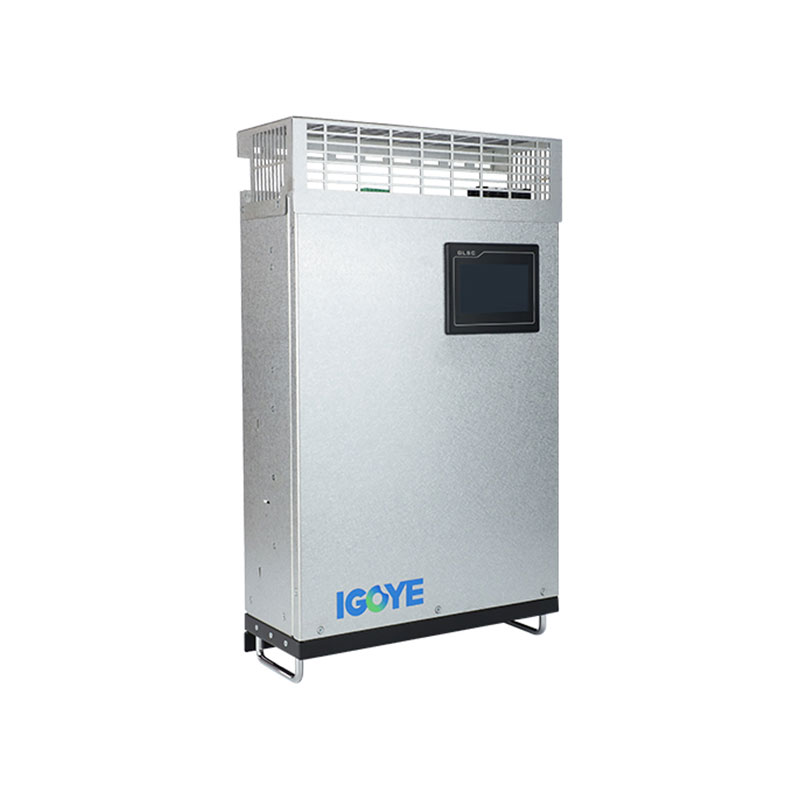

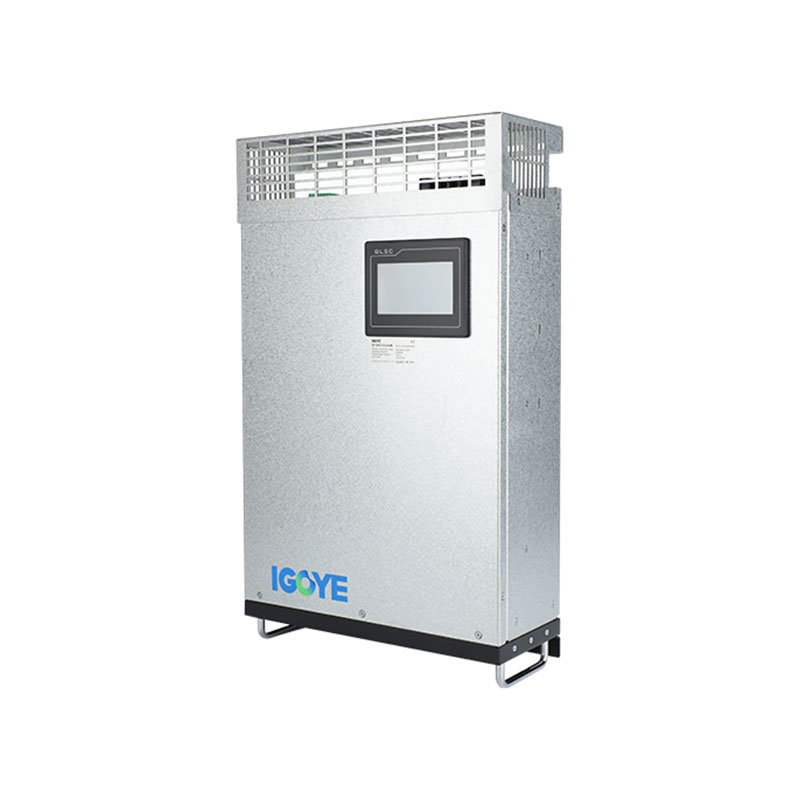

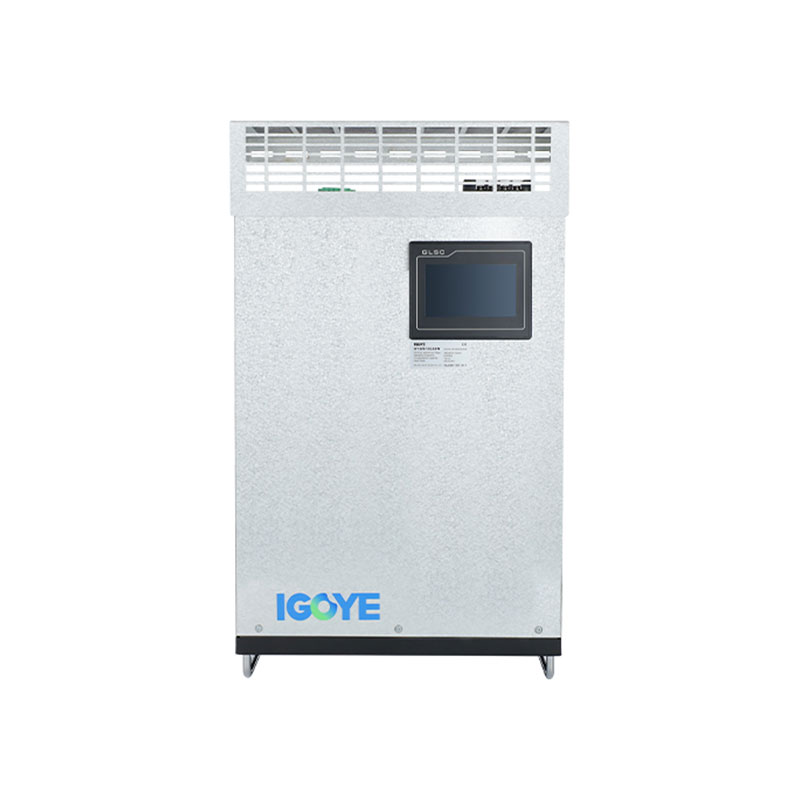

ಮೂರು-ಹಂತದ ಮೂರು-ತಂತಿಯ ಗೋಡೆ-ಆರೋಹಿತವಾದ ಸಕ್ರಿಯ ಹಾರ್ಮೋನಿಕ್ ಫಿಲ್ಟರ್

ವಿಶ್ವಾಸಾರ್ಹ ಚೀನಾ ಸರಬರಾಜುದಾರರಾಗಿ, ಗೇಯಾ ಸುಧಾರಿತ ಮೂರು-ಹಂತದ ಮೂರು-ತಂತಿಯ ಗೋಡೆ-ಆರೋಹಿತವಾದ ಸಕ್ರಿಯ ಹಾರ್ಮೋನಿಕ್ ಫಿಲ್ಟರ್ ಅನ್ನು ನೀಡುತ್ತದೆ, ಇದರಲ್ಲಿ ಹೆಚ್ಚಿನ ಕಾರ್ಯಕ್ಷಮತೆ, ಬಾಳಿಕೆ, ಸುಲಭ ಸ್ಥಾಪನೆ ಮತ್ತು ಉತ್ತಮ ಹಾರ್ಮೋನಿಕ್ ತಗ್ಗಿಸುವಿಕೆಯನ್ನು ಒಳಗೊಂಡಿದೆ. ವೈವಿಧ್ಯಮಯ ಕೈಗಾರಿಕೆಗಳಿಗೆ ಸೂಕ್ತವಾಗಿದೆ, ಈ ಫಿಲ್ಟರ್ ಅನ್ನು ವಿಶ್ವಾದ್ಯಂತ ನಮ್ಮ ಗ್ರಾಹಕರು ಹೆಚ್ಚು ಮೆಚ್ಚುತ್ತಾರೆ. ನಿಮ್ಮ ವಿಚಾರಣೆಯನ್ನು ಕೆಳಗೆ ಕಳುಹಿಸಿ ಮತ್ತು 24 ಗಂಟೆಗಳ ಒಳಗೆ ನಮ್ಮ ಅತ್ಯುತ್ತಮ ವರ್ಗದ ಪ್ರತಿಕ್ರಿಯೆ ವೇಗವನ್ನು ಅನುಭವಿಸಿ!

ವಿಚಾರಣೆಯನ್ನು ಕಳುಹಿಸಿ

ಉತ್ಪನ್ನ ವಿವರಣೆ

ಮೂರು-ಹಂತದ ಮೂರು-ತಂತಿಯ ಗೋಡೆ-ಆರೋಹಿತವಾದ ಸಕ್ರಿಯ ಹಾರ್ಮೋನಿಕ್ ಫಿಲ್ಟರ್ (ಎಪಿಎಫ್) ಸಾಮರಸ್ಯದ ಪ್ರವಾಹಗಳನ್ನು ಕ್ರಿಯಾತ್ಮಕವಾಗಿ ತಗ್ಗಿಸುತ್ತದೆ, ವಿದ್ಯುತ್ ಗುಣಮಟ್ಟವನ್ನು ಸುಧಾರಿಸುತ್ತದೆ ಮೂರು-ಹಂತದ ವ್ಯವಸ್ಥೆಗಳು. ಈ ಗೋಡೆ-ಆರೋಹಿತವಾದ ಘಟಕವು ಸುಧಾರಿತ ಡಿಎಸ್ಪಿ+ಸಿಪಿಎಲ್ಡಿ ಡಿಜಿಟಲ್ ಅನ್ನು ಬಳಸುತ್ತದೆ ನಿಖರವಾದ ಹಾರ್ಮೋನಿಕ್ ಪರಿಹಾರಕ್ಕಾಗಿ ನಿಯಂತ್ರಣ ಮತ್ತು ಮೂರು ಹಂತದ ಟೋಪೋಲಜಿ. ಇದು ವಿಶಾಲ ಫಿಲ್ಟರಿಂಗ್ ಶ್ರೇಣಿಯನ್ನು ನೀಡುತ್ತದೆ (2 ರಿಂದ 50 ನೇ ಹಾರ್ಮೋನಿಕ್ಸ್), ಹೆಚ್ಚಿನ ಫಿಲ್ಟರಿಂಗ್ ದಕ್ಷತೆ (95%ವರೆಗೆ), ಮತ್ತು ವೇಗದ ಪ್ರತಿಕ್ರಿಯೆ ಸಮಯ (<10ms). ಮಾಡ್ಯುಲರ್ ವಿನ್ಯಾಸವು ಸಮಾನಾಂತರ ಸಂಪರ್ಕದ ಮೂಲಕ ಸ್ಕೇಲೆಬಲ್ ಪರಿಹಾರಗಳನ್ನು ಅನುಮತಿಸುತ್ತದೆ. ಫಿಲ್ಟರ್ ಮೂರು-ಹಂತದ ಅಸಮತೋಲನವನ್ನು ಸಹ ತಿಳಿಸುತ್ತದೆ ಮತ್ತು ಸಮಗ್ರ ರಕ್ಷಣೆಯ ವೈಶಿಷ್ಟ್ಯಗಳನ್ನು ಒಳಗೊಂಡಿದೆ. ವಿವಿಧ ಪ್ರಸ್ತುತ ರೇಟಿಂಗ್‌ಗಳಲ್ಲಿ (25 ಎ ನಿಂದ 150 ಎ) ಮತ್ತು ವೋಲ್ಟೇಜ್ ಮಟ್ಟಗಳಲ್ಲಿ (220 ವಿ ಯಿಂದ 690 ವಿ) ಲಭ್ಯವಿದೆ.

ಮಾದರಿ ವಿವರಣೆ:

ಸೇನಾ	ಅಣಕು	0.4	50 ಎ	/	3 ಎಲ್	W
ಎಂಟರ್‌ಪ್ರೈಸ್ ಕೋಡ್	ಸಕ್ರಿಯ ಹಾರ್ಮೋನಿಕ್ ಫಿಲ್ಟರ್	ವೋಲ್ಟೇಜ್ ಮಟ್ಟ 0.22: 220 ವಿ 0.4: 380 ವಿ ± 20% 0.5: 500 ವಿ ± 20% 0.69: 690 ವಿ ± 20%	ರೇಟ್ ಮಾಡಲಾದ ಸಾಮರ್ಥ್ಯ （ಕ್ವಾರ್） 25/50/75/100/150 ಎ		3 ಎಲ್: ಮೂರು-ಹಂತದ ಮೂರು-ತಂತಿ	W: ಗೋಡೆ-ಆರೋಹಿತವಾದ

ವೈಶಿಷ್ಟ್ಯಗಳು:

D ಡಿಎಸ್ಪಿ+ಸಿಪಿಎಲ್ಡಿ ಎಲ್ಲಾ ಡಿಜಿಟಲ್ ಕಂಟ್ರೋಲ್ ಕೋರ್, ಮೂರು-ಹಂತದ ಟೋಪೋಲಜಿ ತಂತ್ರಜ್ಞಾನವನ್ನು ಬಳಸಿ ಸುಧಾರಿತ ಹಾರ್ಮೋನಿಕ್ ಪತ್ತೆ ಅಲ್ಗಾರಿದಮ್ ಮತ್ತು ಸಾಧಿಸಲು ಪಿಡಬ್ಲ್ಯೂಎಂ ನಿಯಂತ್ರಣ ತಂತ್ರ ಹಾರ್ಮೋನಿಕ್ ಪ್ರವಾಹದ ನಿಖರ ಪರಿಹಾರ.
The ಮಾಡ್ಯುಲರ್ ವಿನ್ಯಾಸವನ್ನು ಅಳವಡಿಸಿಕೊಳ್ಳಿ, ಇದು ಬಹುಸಂಖ್ಯೆಯ ಸಮಾನಾಂತರ ಸಂಪರ್ಕವನ್ನು ಸುಗಮಗೊಳಿಸುತ್ತದೆ ಮಾಡ್ಯೂಲ್‌ಗಳು, ಸ್ವಲ್ಪ ಜಾಗವನ್ನು ತೆಗೆದುಕೊಳ್ಳುತ್ತದೆ ಮತ್ತು ನಿರ್ವಹಿಸಲು ಸುಲಭವಾಗಿದೆ.
Hepent ಸ್ವತಂತ್ರ ವಾಯು ನಾಳಗಳು ಮತ್ತು ಸ್ವತಂತ್ರ ಗೋದಾಮುಗಳ ರಚನಾತ್ಮಕ ವಿನ್ಯಾಸ ಸಲಕರಣೆಗಳ ಸ್ಥಿರ ಕಾರ್ಯಾಚರಣೆಯನ್ನು ಖಚಿತಪಡಿಸುತ್ತದೆ.
● ಇದು 2 ರಿಂದ 50 ರವರೆಗೆ ಹಾರ್ಮೋನಿಕ್ಸ್‌ನಲ್ಲಿ ಹಾರ್ಮೋನಿಕ್ಸ್ ಅನ್ನು ಫಿಲ್ಟರ್ ಮಾಡಬಹುದು ಹಾರ್ಮೋನಿಕ್ಸ್, ಮತ್ತು ಒಂದೇ ಸಮಯದಲ್ಲಿ ಮೂರು-ಹಂತದ ಅಸಮತೋಲನದ ಸಮಸ್ಯೆಯನ್ನು ಪರಿಹರಿಸಿ.
Har ಹಾರ್ಮೋನಿಕ್ ಫಿಲ್ಟರಿಂಗ್ ದರ ಹೆಚ್ಚಾಗಿದೆ. ಸಾಮರ್ಥ್ಯವು ಅನುಮತಿಸಿದರೆ, ಹಾರ್ಮೋನಿಕ್ ಪ್ರಸ್ತುತ ಫಿಲ್ಟರಿಂಗ್ ದರವು 95%ನಷ್ಟು ಹೆಚ್ಚಾಗಬಹುದು. 100% ಪ್ರಸ್ತುತ ಸೀಮಿತಗೊಳಿಸುವ output ಟ್‌ಪುಟ್ ಅನ್ನು ಹೊಂದಿಸಿ ಸಲಕರಣೆಗಳ ದೀರ್ಘಕಾಲೀನ ಸ್ಥಿರ ಕಾರ್ಯಾಚರಣೆಯನ್ನು ಖಚಿತಪಡಿಸಿಕೊಳ್ಳಲು.

ಅಪ್ಲಿಕೇಶನ್‌ಗಳು:

ಮೂರು-ಹಂತದ ಮೂರು-ತಂತಿಯ ಗೋಡೆ-ಆರೋಹಿತವಾದ ಸಕ್ರಿಯ ಹಾರ್ಮೋನಿಕ್ ಫಿಲ್ಟರ್‌ಗಳು ಸೂಕ್ತವಾಗಿವೆ ನಿಖರವಾದ ಹಾರ್ಮೋನಿಕ್ ತಗ್ಗಿಸುವಿಕೆಯ ಅಗತ್ಯವಿರುವ ವಿವಿಧ ಅಪ್ಲಿಕೇಶನ್‌ಗಳು:

● ಡೇಟಾ ಕೇಂದ್ರಗಳು:ಸೂಕ್ಷ್ಮ ಸಾಧನಗಳನ್ನು ಹಾರ್ಮೋನಿಕ್ ನಿಂದ ರಕ್ಷಿಸುವುದು ಅಸ್ಪಷ್ಟತೆ.
● ಆಸ್ಪತ್ರೆಗಳು:ವಿಮರ್ಶಾತ್ಮಕ ವೈದ್ಯಕೀಯಕ್ಕಾಗಿ ವಿಶ್ವಾಸಾರ್ಹ ಶಕ್ತಿಯನ್ನು ಖಾತರಿಪಡಿಸುತ್ತದೆ ಸಾಧನಗಳು.
● ಕೈಗಾರಿಕಾ ಪರಿಸರ:ನಲ್ಲಿ ವಿದ್ಯುತ್ ಗುಣಮಟ್ಟವನ್ನು ಸುಧಾರಿಸುವುದು ಪೆಟ್ರೋಕೆಮಿಕಲ್, ce ಷಧೀಯ, ಉಕ್ಕು ಮತ್ತು ಸೇರಿದಂತೆ ಉತ್ಪಾದನಾ ಪ್ರಕ್ರಿಯೆಗಳು ಅರೆವಾಹಕ ಕೈಗಾರಿಕೆಗಳು.
● ಜವಳಿ ಮತ್ತು ಬೆಳಕಿನ ಉದ್ಯಮ:ದಕ್ಷತೆಯನ್ನು ಹೆಚ್ಚಿಸುವುದು ಮತ್ತು ಜವಳಿ ಮತ್ತು ಲಘು ಕೈಗಾರಿಕಾ ಸೆಟ್ಟಿಂಗ್‌ಗಳಲ್ಲಿ ಹಾರ್ಮೋನಿಕ್-ಸಂಬಂಧಿತ ಸಮಸ್ಯೆಗಳನ್ನು ಕಡಿಮೆ ಮಾಡುವುದು.
● ನವೀಕರಿಸಬಹುದಾದ ಇಂಧನ ವ್ಯವಸ್ಥೆಗಳು:ನವೀಕರಿಸಬಹುದಾದ ಶಕ್ತಿಯನ್ನು ಸಂಯೋಜಿಸುವುದು ಗ್ರಿಡ್ ಸ್ಥಿರತೆಯನ್ನು ಕಾಪಾಡಿಕೊಳ್ಳುವಾಗ ಮೂಲಗಳು.

ಮೂರು-ಹಂತದ ಮೂರು-ತಂತಿಯ ಗೋಡೆ-ಆರೋಹಿತವಾದ ಸಕ್ರಿಯ ಹಾರ್ಮೋನಿಕ್ ಫಿಲ್ಟರ್‌ಗಳು ಕಾಂಪ್ಯಾಕ್ಟ್ ಅನ್ನು ನೀಡುತ್ತವೆ ಮತ್ತು ವೈವಿಧ್ಯಮಯ ಅನ್ವಯಿಕೆಗಳಲ್ಲಿ ವಿದ್ಯುತ್ ಗುಣಮಟ್ಟವನ್ನು ಉತ್ತಮಗೊಳಿಸಲು ಪರಿಣಾಮಕಾರಿ ಪರಿಹಾರ.

Three-phase three-wire Wall-mounted Active Harmonic Filter

ತಾಂತ್ರಿಕ ನಿಯತಾಂಕಗಳು:

	220 ವಿ ಸರಣಿ	380 ವಿ ಸರಣಿ	500 ವಿ ಸರಣಿ		690 ವಿ ಸರಣಿ
ಎತ್ತರ	<2000 ಮೀ, 2000 ಮೀ ಗಿಂತ ಹೆಚ್ಚಿನ, ಜಿಬಿ/ಟಿ 3859.2 ರ ಪ್ರಕಾರ ಡೈರೆಟ್ ಮಾಡಿ
ಸುತ್ತುವರಿದ ಉಷ್ಣ	-20 ～+50
ಸಾಪೇಕ್ಷ ಆರ್ದ್ರತೆ	≤90%, ಮಾಸಿಕ ಕನಿಷ್ಠವಾದಾಗ ಮೇಲ್ಮೈಯಲ್ಲಿ ಘನೀಕರಣವಿಲ್ಲ ತಾಪಮಾನ 25
ಮಾಲಿನ್ಯ ಮಟ್ಟ	ಕೆಳಗಿನ ಹಂತ III
ಕಾರ್ಯಾಚರಣಾ ವೋಲ್ಟೇಜ್	ಎಸಿ 220 ವಿ ± 20%	ಎಸಿ 380 ವಿ ± 20%	ಎಸಿ 500 ವಿ ± 20%		ಎಸಿ 690 ವಿ ± 20%
ಕೆಲಸ ಆವರ್ತನ	50Hz ± 5%
ಪರಿಹಾರ ಪ್ರಸ್ತುತ	25 ಎ	25/50/75/100/150 ಎ	100 ಎ		100 ಎ
ಗ್ರಿಡ್ ರಚನೆ	ಎಲ್/ಎನ್	3p3w/3p4w	3p3w/3p4w		3p3w/3p4w
ಘಟಕಗಳ ಸಂಖ್ಯೆ ಸಮಾನಾಂತರವಾಗಿ ಸಂಪರ್ಕಿಸಲಾಗಿದೆ	ಬಲಿಷ್ಠ
ಒಟ್ಟಾರೆ ಯಂತ್ರ ದಕ್ಷತೆ	≥97%
ಗ್ರಿಡ್ ರಚನೆ	32kHz	16kHz	12.8kHz		12.8kHz
ಪರಿಹಾರ ವ್ಯಾಪ್ತಿ	2 ～ 50 ಸಮಯಗಳು, ಏಕ ಪರಿಹಾರ ದರ ಹೊಂದಾಣಿಕೆ
ಕಾರ್ಯ ಆಯ್ಕೆ	ಪ್ರತಿಕ್ರಿಯಾತ್ಮಕ ಶಕ್ತಿ	ಪ್ರತಿಕ್ರಿಯಾತ್ಮಕ ಶಕ್ತಿ, ಪ್ರತಿಕ್ರಿಯಾತ್ಮಕ ಶಕ್ತಿ + ಅಸಿಮ್ಮೆಟ್ರಿ
ಪ್ರತಿಕ್ರಿಯಾತ್ಮಕ ಶಕ್ತಿ ಪರಿಹಾರ ದರ	≥95%	> 92%
ತಟಸ್ಥ ಫಿಲ್ಟರಿಂಗ್ ಸಾಮರ್ಥ್ಯ		ತಟಸ್ಥ ರೇಖೆಯ ಫಿಲ್ಟರಿಂಗ್ ಸಾಮರ್ಥ್ಯವು ಹಂತದ ಫಿಲ್ಟರಿಂಗ್ಗಿಂತ 3 ಪಟ್ಟು ಹೆಚ್ಚಾಗಿದೆ ಸಾಮರ್ಥ್ಯ
ಪೂರ್ಣ ಪ್ರತಿಕ್ರಿಯೆ ಸಮಯ	M 10ms	＜ 40 ಎಂ		＜ 40 ಎಂ	＜ 40 ಎಂ
ಶಬ್ದ	≤60db	≤60db		≤65 ಡಿಬಿ	≤65 ಡಿಬಿ
ನಿಯಂತ್ರಣ ವಿಧಾನ	2-ವೇ ಆರ್ಎಸ್ 485 ಇಂಟರ್ಫೇಸ್ (ಜಿಪಿಆರ್ಎಸ್/ವೈಫೈ ಅನ್ನು ಬೆಂಬಲಿಸುತ್ತದೆ)
ರಕ್ಷಣೆ	ಓವರ್‌ಲೋಡ್, ಸಾಫ್ಟ್‌ವೇರ್/ಹಾರ್ಡ್‌ವೇರ್ ಓವರ್‌ಕರೆಂಟ್, ಗ್ರಿಡ್ ಓವರ್‌ವೋಲ್ಟೇಜ್ ಮತ್ತು ಅಂಡರ್ ವೋಲ್ಟೇಜ್, ವಿದ್ಯುತ್ ವೈಫಲ್ಯ, ಓವರ್‌ಟೆಂಪರೇಚರ್, ಆವರ್ತನ ಅಸಹಜತೆ ರಕ್ಷಣೆ, ಇತ್ಯಾದಿ.	ಓವರ್‌ಲೋಡ್, ಸಾಫ್ಟ್‌ವೇರ್/ಹಾರ್ಡ್‌ವೇರ್ ಓವರ್‌ಕರೆಂಟ್, ಗ್ರಿಡ್ ಓವರ್‌ವೋಲ್ಟೇಜ್ ಮತ್ತು ಅಂಡರ್‌ವೋಲ್ಟೇಜ್, ಗ್ರಿಡ್ ವೋಲ್ಟೇಜ್ ಅಸಮತೋಲನ, ವಿದ್ಯುತ್ ವೈಫಲ್ಯ, ಓವರ್‌ಟೆಂಪರೇಚರ್, ಆವರ್ತನ ಅಸಹಜತೆ, ಶಾರ್ಟ್ ಸರ್ಕ್ಯೂಟ್ ಪ್ರೊಟೆಕ್ಷನ್, ಇಟಿಸಿ.
ಸ್ಥಾಪನೆ ವಿಧಾನ	ಗೋಡೆಯಿಂದ ಜೋಡಿಸಲಾದ
ಒಳಬರುವ ರೇಖೆ	ಮೇಲಿನ ಒಳಬರುವ ವಿದೆ ಗೋಡೆ-ಆರೋಹಿತವಾದ
ಸಂರಕ್ಷಣಾ ಮಟ್ಟ	ಐಪಿ 20

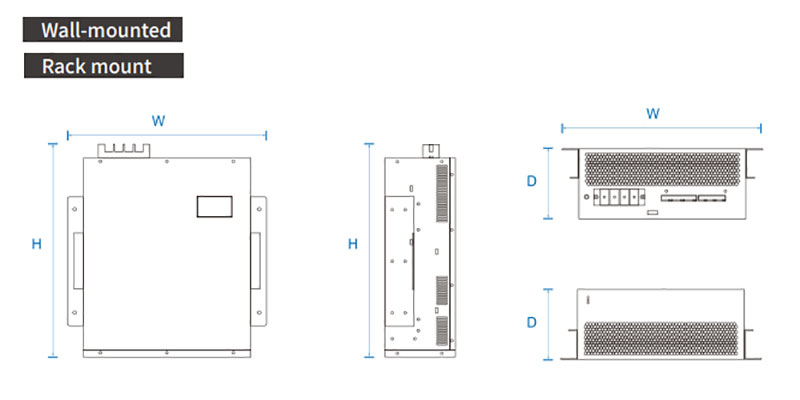

ಮಾದರಿ ಮತ್ತು ವಿವರಣೆ:

Three-phase three-wire Wall-mounted Active Harmonic Filter

ಮಾದರಿಗಳು
ಮಾದರಿ ಸಂಖ್ಯೆ	ರೇಟ್ ಮಾಡಲಾದ ಪ್ರವಾಹ (ಎ)	ಸಿಸ್ಟಮ್ ವೋಲ್ಟೇಜ್ (ವಿ)	ಆಯಾಮಗಳು (dwh)	ಕೂಲಿಂಗ್ ವಿಧಾನ
Gy apf-0.22-25a/2l-r/w	25	220	220330160 ಮಿಮೀ	ಬಲವಂತದ ಗಾಳಿ ತಂಪಾಗಿಸುವಿಕೆ
Gy apf-0.4-25a/4l-r/w	25	380 ± 20%	46049089 ಮಿಮೀ
Gy apf-0.4-50a/4l-r/w	50	380 ± 20%	46049089 ಮಿಮೀ
Gy apf-0.4-75a/4l-r/w	75	380 ± 20%	500510190 ಮಿಮೀ
Gy apf-0.4-100a/4l-r/w	100	380 ± 20%	500550240 ಮಿಮೀ
Gy apf-0.4-150a/4l-r/w	150	380 ± 20%	500550240 ಮಿಮೀ
Gy apf-0.5-100a/4l-r/w	100	500 ± 20%	495675275 ಮಿಮೀ
Gy apf-0.69-100a/4l-r/w	100	690 ± 20%	495675275 ಮಿಮೀ
