690 ವಿ ವಾಲ್-ಮೌಂಟೆಡ್ ಆಕ್ಟಿವ್ ಹಾರ್ಮೋನಿಕ್ ಫಿಲ್ಟರ್

ಚೀನಾದಲ್ಲಿ ಮಾಡಿದ 690 ವಿ ವಾಲ್-ಆರೋಹಿತವಾದ ಸಕ್ರಿಯ ಹಾರ್ಮೋನಿಕ್ ಫಿಲ್ಟರ್ ಅನ್ನು ಪಡೆಯಿರಿ, ಇದು ಉನ್ನತ-ಗುಣಮಟ್ಟದ ಕಾರ್ಯಕ್ಷಮತೆ ಮತ್ತು ವಿಶ್ವಾಸಾರ್ಹತೆಯನ್ನು ನೀಡುತ್ತದೆ. ಗೇಯಾ ಅಸಾಧಾರಣ ಸೇವೆಯೊಂದಿಗೆ ಹೆಚ್ಚಿನ-ದಕ್ಷತೆಯ ಪರಿಹಾರಗಳನ್ನು ಒದಗಿಸುತ್ತದೆ. ಉತ್ತಮ ಬೆಲೆಬಾಳುವವರನ್ನು ಸ್ವೀಕರಿಸಲು, ನಿಮ್ಮ ಸಂದೇಶವನ್ನು ಕೆಳಗೆ ಬಿಡಿ, ಮತ್ತು ನಾವು ನಿಮ್ಮನ್ನು ತ್ವರಿತವಾಗಿ ಹಿಂತಿರುಗಿಸುತ್ತೇವೆ!

ವಿಚಾರಣೆಯನ್ನು ಕಳುಹಿಸಿ

ಉತ್ಪನ್ನ ವಿವರಣೆ

690 ವಿ ವಾಲ್-ಮೌಂಟೆಡ್ ಆಕ್ಟಿವ್ ಹಾರ್ಮೋನಿಕ್ ಫಿಲ್ಟರ್ (ಎಎಚ್‌ಎಫ್) ಮೂರು-ಹಂತದ 690 ವಿ ವಿದ್ಯುತ್ ವ್ಯವಸ್ಥೆಗಳಿಗೆ ಹೆಚ್ಚಿನ ಕಾರ್ಯಕ್ಷಮತೆಯ ಹಾರ್ಮೋನಿಕ್ ತಗ್ಗಿಸುವಿಕೆಯನ್ನು ನೀಡುತ್ತದೆ. ಡಿಎಸ್ಪಿ+ಸಿಪಿಎಲ್ಡಿ ಡಿಜಿಟಲ್ ಕಂಟ್ರೋಲ್ ಕೋರ್ ಮತ್ತು ಮೂರು-ಹಂತದ ಟೋಪೋಲಜಿಯನ್ನು ಬಳಸಿಕೊಂಡು, ಈ ಎಹೆಚ್ಎಫ್ ನಿಖರವಾದ ಹಾರ್ಮೋನಿಕ್ ಪ್ರಸ್ತುತ ಪರಿಹಾರವನ್ನು ಖಾತ್ರಿಗೊಳಿಸುತ್ತದೆ. ಇದರ ಮಾಡ್ಯುಲರ್ ವಿನ್ಯಾಸವು ಸಮಾನಾಂತರ ಸಂಪರ್ಕದ ಮೂಲಕ ಸ್ಕೇಲೆಬಲ್ ಸ್ಥಾಪನೆಗಳನ್ನು ಬೆಂಬಲಿಸುತ್ತದೆ, ನಿರ್ವಹಣೆಯನ್ನು ಸರಳಗೊಳಿಸುತ್ತದೆ ಮತ್ತು ಜಾಗವನ್ನು ಉತ್ತಮಗೊಳಿಸುತ್ತದೆ. 690 ವಿ ವಾಲ್-ಆರೋಹಿತವಾದ ಎಎಚ್‌ಎಫ್ 2 ರಿಂದ 50 ನೇ ಕ್ರಮದಿಂದ ಹಾರ್ಮೋನಿಕ್ಸ್ ಅನ್ನು ಪರಿಣಾಮಕಾರಿಯಾಗಿ ಫಿಲ್ಟರ್ ಮಾಡುತ್ತದೆ, ಇದು 95% ಫಿಲ್ಟರಿಂಗ್ ದರವನ್ನು ಸಾಧಿಸುತ್ತದೆ. 495 ಎಂಎಂ ಎಕ್ಸ್ 675 ಎಂಎಂ ಎಕ್ಸ್ 275 ಎಂಎಂ (ಡಿಡಬ್ಲ್ಯೂಹೆಚ್) ನ 100 ಎ ರೇಟ್ ಪ್ರವಾಹ ಮತ್ತು ಆಯಾಮಗಳೊಂದಿಗೆ, ಈ ಗೋಡೆ-ಆರೋಹಿತವಾದ ಘಟಕವು ಹೈ-ವೋಲ್ಟೇಜ್ ಕೈಗಾರಿಕಾ ಪರಿಸರಕ್ಕೆ ದೃ person ವಾದ ವಿದ್ಯುತ್ ಗುಣಮಟ್ಟದ ಪರಿಹಾರಗಳನ್ನು ಒದಗಿಸುತ್ತದೆ.

ಮಾದರಿ ವಿವರಣೆ:

ಸೇನಾ	ಅಣಕು	0.4	50 ಎ	/	4l	W
ಎಂಟರ್‌ಪ್ರೈಸ್ ಕೋಡ್	ಸಕ್ರಿಯ ಹಾರ್ಮೋನಿಕ್ ಫಿಲ್ಟರ್	ವೋಲ್ಟೇಜ್ ಮಟ್ಟ 0.69: 690 ವಿ ± 20%	ರೇಟ್ ಮಾಡಲಾದ ಸಾಮರ್ಥ್ಯ （kvar） 100a		3 ಎಲ್: ಮೂರು-ಹಂತದ ಮೂರು-ತಂತಿ 4 ಎಲ್: ಮೂರು-ಹಂತದ ನಾಲ್ಕು-ತಂತಿ	W: ಗೋಡೆ-ಆರೋಹಿತವಾದ

ವೈಶಿಷ್ಟ್ಯಗಳು:

Sharman ಹಾರ್ಮೋನಿಕ್ ಪ್ರವಾಹದ ನಿಖರ ಪರಿಹಾರವನ್ನು ಸಾಧಿಸಲು ಡಿಎಸ್ಪಿ+ಸಿಪಿಎಲ್ಡಿ ಆಲ್ ಡಿಜಿಟಲ್ ಕಂಟ್ರೋಲ್ ಕೋರ್, ಮೂರು-ಹಂತದ ಟೋಪೋಲಜಿ ತಂತ್ರಜ್ಞಾನ, ಸುಧಾರಿತ ಹಾರ್ಮೋನಿಕ್ ಪತ್ತೆ ಅಲ್ಗಾರಿದಮ್ ಮತ್ತು ಪಿಡಬ್ಲ್ಯೂಎಂ ನಿಯಂತ್ರಣ ತಂತ್ರವನ್ನು ಬಳಸಿ.
Modals ಬಹು ಮಾಡ್ಯೂಲ್‌ಗಳ ಸಮಾನಾಂತರ ಸಂಪರ್ಕವನ್ನು ಸುಗಮಗೊಳಿಸುವ, ಕಡಿಮೆ ಜಾಗವನ್ನು ತೆಗೆದುಕೊಳ್ಳುತ್ತದೆ ಮತ್ತು ನಿರ್ವಹಿಸಲು ಸುಲಭವಾದ ಮಾಡ್ಯುಲರ್ ವಿನ್ಯಾಸವನ್ನು ಅಳವಡಿಸಿಕೊಳ್ಳಿ.
Seepent ಸ್ವತಂತ್ರ ವಾಯು ನಾಳಗಳು ಮತ್ತು ಸ್ವತಂತ್ರ ಗೋದಾಮುಗಳ ರಚನಾತ್ಮಕ ವಿನ್ಯಾಸವು ಸಲಕರಣೆಗಳ ಸ್ಥಿರ ಕಾರ್ಯಾಚರಣೆಯನ್ನು ಖಾತ್ರಿಗೊಳಿಸುತ್ತದೆ.
● ಇದು ಹಾರ್ಮೋನಿಕ್ಸ್ ಅನ್ನು 2 ರಿಂದ 50 ಹಾರ್ಮೋನಿಕ್ಸ್‌ನ ವ್ಯಾಪಕ ಶ್ರೇಣಿಯ ಹಾರ್ಮೋನಿಕ್ಸ್‌ನಲ್ಲಿ ಫಿಲ್ಟರ್ ಮಾಡಬಹುದು ಮತ್ತು ಒಂದೇ ಸಮಯದಲ್ಲಿ ಮೂರು-ಹಂತದ ಅಸಮತೋಲನದ ಸಮಸ್ಯೆಯನ್ನು ಪರಿಹರಿಸಬಹುದು.
Har ಹಾರ್ಮೋನಿಕ್ ಫಿಲ್ಟರಿಂಗ್ ದರ ಹೆಚ್ಚಾಗಿದೆ. ಸಾಮರ್ಥ್ಯವು ಅನುಮತಿಸಿದರೆ, ಹಾರ್ಮೋನಿಕ್ ಕರೆಂಟ್ ಫಿಲ್ಟರಿಂಗ್ ದರವು 95%ನಷ್ಟು ಹೆಚ್ಚಾಗಬಹುದು. ಸಲಕರಣೆಗಳ ದೀರ್ಘಕಾಲೀನ ಸ್ಥಿರ ಕಾರ್ಯಾಚರಣೆಯನ್ನು ಖಚಿತಪಡಿಸಿಕೊಳ್ಳಲು 100% ಪ್ರಸ್ತುತ ಸೀಮಿತಗೊಳಿಸುವ output ಟ್‌ಪುಟ್ ಅನ್ನು ಹೊಂದಿಸಿ.

ಅಪ್ಲಿಕೇಶನ್‌ಗಳು:

ಹೈ-ವೋಲ್ಟೇಜ್ ಅಪ್ಲಿಕೇಶನ್‌ಗಳಲ್ಲಿ ವಿಶ್ವಾಸಾರ್ಹ ವಿದ್ಯುತ್ ಗುಣಮಟ್ಟವನ್ನು ಖಾತರಿಪಡಿಸಲು 690 ವಿ ವಾಲ್-ಮೌಂಟೆಡ್ ಆಕ್ಟಿವ್ ಹಾರ್ಮೋನಿಕ್ ಫಿಲ್ಟರ್‌ಗಳು ಅವಶ್ಯಕ:

● ಭಾರೀ ಕೈಗಾರಿಕಾ ಪರಿಸರಗಳು:ಸೂಕ್ಷ್ಮ ಸಾಧನಗಳನ್ನು ರಕ್ಷಿಸುವುದು ಮತ್ತು ಗಣಿಗಾರಿಕೆ, ತೈಲ ಮತ್ತು ಅನಿಲದಂತಹ ಕೈಗಾರಿಕೆಗಳಲ್ಲಿ ಸ್ಥಿರ ಕಾರ್ಯಾಚರಣೆಯನ್ನು ಕಾಪಾಡಿಕೊಳ್ಳುವುದು ಮತ್ತು 690 ವಿ ವ್ಯವಸ್ಥೆಗಳು ಸಾಮಾನ್ಯವಾದ ಭಾರೀ ಉತ್ಪಾದನೆ.
● ಹೈ-ವೋಲ್ಟೇಜ್ ಮೋಟಾರ್ ಡ್ರೈವ್‌ಗಳು:ದೊಡ್ಡ ಮೋಟಾರು ಡ್ರೈವ್‌ಗಳಿಂದ ಉಂಟಾಗುವ ಹಾರ್ಮೋನಿಕ್ ಅಸ್ಪಷ್ಟತೆಯನ್ನು ಕಡಿಮೆ ಮಾಡುವುದು, ಸಿಸ್ಟಮ್ ದಕ್ಷತೆಯನ್ನು ಸುಧಾರಿಸುವುದು ಮತ್ತು ಶಕ್ತಿಯ ಬಳಕೆಯನ್ನು ಕಡಿಮೆ ಮಾಡುವುದು.
● ನವೀಕರಿಸಬಹುದಾದ ಇಂಧನ ವ್ಯವಸ್ಥೆಗಳು:ಅಧಿಕ-ವೋಲ್ಟೇಜ್ ಏಕೀಕರಣದ ಸನ್ನಿವೇಶಗಳಲ್ಲಿ ನವೀಕರಿಸಬಹುದಾದ ಇಂಧನ ಮೂಲಗಳು ಪರಿಚಯಿಸಿದ ವಿದ್ಯುತ್ ಏರಿಳಿತಗಳು ಮತ್ತು ತಗ್ಗಿಸುವ ಹಾರ್ಮೋನಿಕ್ ವಿರೂಪಗಳನ್ನು ತಗ್ಗಿಸುವುದು.
● ನಿರ್ಣಾಯಕ ಮೂಲಸೌಕರ್ಯ:690 ವಿ ವ್ಯವಸ್ಥೆಗಳಲ್ಲಿ ಕಾರ್ಯನಿರ್ವಹಿಸುವ ನಿರ್ಣಾಯಕ ಮೂಲಸೌಕರ್ಯಕ್ಕಾಗಿ ಸ್ವಚ್ and ಮತ್ತು ಸ್ಥಿರ ಶಕ್ತಿಯನ್ನು ಒದಗಿಸುವುದು, ನಿರಂತರ ಕಾರ್ಯಾಚರಣೆಯನ್ನು ಖಾತ್ರಿಪಡಿಸುತ್ತದೆ.

690 ವಿ ವಾಲ್-ಮೌಂಟೆಡ್ ಆಕ್ಟಿವ್ ಹಾರ್ಮೋನಿಕ್ ಫಿಲ್ಟರ್‌ಗಳು ಹೈ-ವೋಲ್ಟೇಜ್ ಕೈಗಾರಿಕಾ ಅನ್ವಯಿಕೆಗಳನ್ನು ಕೋರಲು ಪರಿಣಾಮಕಾರಿ ಮತ್ತು ವಿಶ್ವಾಸಾರ್ಹ ಹಾರ್ಮೋನಿಕ್ ತಗ್ಗಿಸುವಿಕೆಯನ್ನು ನೀಡುತ್ತವೆ.

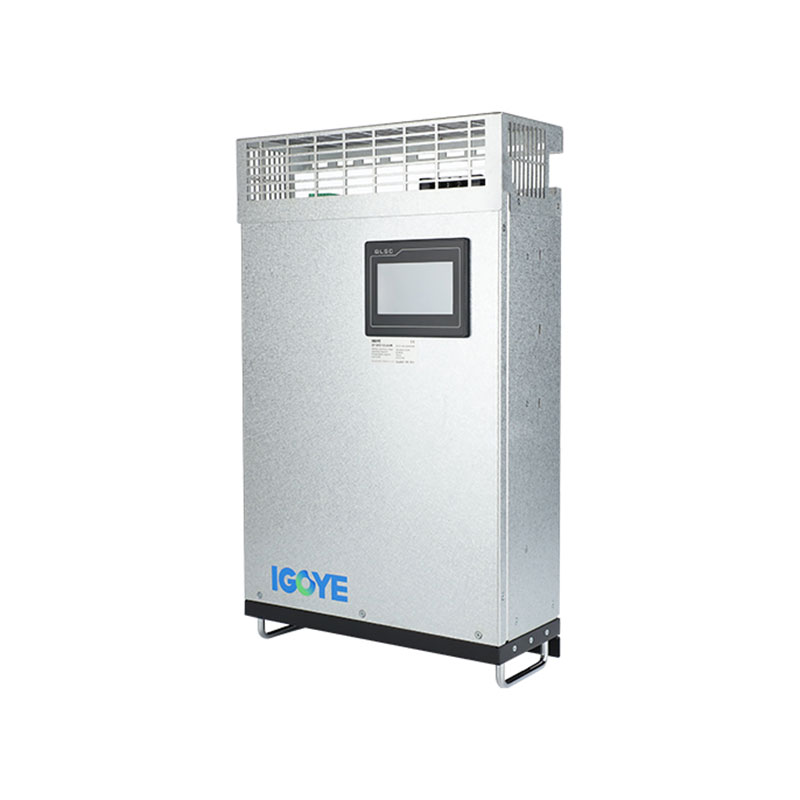

690V Wall-mounted Active Harmonic Filter

ತಾಂತ್ರಿಕ ನಿಯತಾಂಕಗಳು:

	220 ವಿ ಸರಣಿ	380 ವಿ ಸರಣಿ	500 ವಿ ಸರಣಿ		690 ವಿ ಸರಣಿ
ಎತ್ತರ	<2000 ಮೀ, 2000 ಮೀ ಗಿಂತ ಹೆಚ್ಚಿನ, ಜಿಬಿ/ಟಿ 3859.2 ರ ಪ್ರಕಾರ ಡೈರೆಟ್ ಮಾಡಿ
ಸುತ್ತುವರಿದ ಉಷ್ಣ	-20 ～+50
ಸಾಪೇಕ್ಷ ಆರ್ದ್ರತೆ	≤90%, ಮಾಸಿಕ ಕನಿಷ್ಠ ತಾಪಮಾನ 25 ಆಗಿದ್ದಾಗ ಮೇಲ್ಮೈಯಲ್ಲಿ ಘನೀಕರಣವಿಲ್ಲ
ಮಾಲಿನ್ಯ ಮಟ್ಟ	ಕೆಳಗಿನ ಹಂತ III
ಕಾರ್ಯಾಚರಣಾ ವೋಲ್ಟೇಜ್	ಎಸಿ 220 ವಿ ± 20%	ಎಸಿ 380 ವಿ ± 20%	ಎಸಿ 500 ವಿ ± 20%		ಎಸಿ 690 ವಿ ± 20%
ಕಾರ್ಯ ಆವರ್ತನ	50Hz ± 5%
ಪರಿಹಾರ ಪ್ರಸ್ತುತ	25 ಎ	25/50/75/100/150 ಎ	100 ಎ		100 ಎ
ಗ್ರಿಡ್ ರಚನೆ	ಎಲ್/ಎನ್	3p3w/3p4w	3p3w/3p4w		3p3w/3p4w
ಘಟಕಗಳ ಸಂಖ್ಯೆ ಸಮಾನಾಂತರವಾಗಿ ಸಂಪರ್ಕಿಸಲಾಗಿದೆ	ಬಲಿಷ್ಠ
ಒಟ್ಟಾರೆ ಯಂತ್ರ ದಕ್ಷತೆ	≥97%
ಗ್ರಿಡ್ ರಚನೆ	32kHz	16kHz	12.8kHz		12.8kHz
ಪರಿಹಾರ ವ್ಯಾಪ್ತಿ	2 ～ 50 ಸಮಯಗಳು, ಏಕ ಪರಿಹಾರ ದರ ಹೊಂದಾಣಿಕೆ
ಕಾರ್ಯ ಆಯ್ಕೆ	ಪ್ರತಿಕ್ರಿಯಾತ್ಮಕ ಶಕ್ತಿ	ಪ್ರತಿಕ್ರಿಯಾತ್ಮಕ ಶಕ್ತಿ, ಪ್ರತಿಕ್ರಿಯಾತ್ಮಕ ಶಕ್ತಿ + ಅಸಿಮ್ಮೆಟ್ರಿ
ಪ್ರತಿಕ್ರಿಯಾತ್ಮಕ ಶಕ್ತಿ ಪರಿಹಾರ ದರ	≥95%	> 92%
ತಟಸ್ಥ ಫಿಲ್ಟರಿಂಗ್ ಸಾಮರ್ಥ್ಯ		ತಟಸ್ಥ ರೇಖೆಯ ಫಿಲ್ಟರಿಂಗ್ ಸಾಮರ್ಥ್ಯವು ಹಂತದ ಫಿಲ್ಟರಿಂಗ್ ಸಾಮರ್ಥ್ಯಕ್ಕಿಂತ 3 ಪಟ್ಟು ಹೆಚ್ಚಾಗಿದೆ
ಪೂರ್ಣ ಪ್ರತಿಕ್ರಿಯೆ ಸಮಯ	M 10ms	＜ 40 ಎಂ		＜ 40 ಎಂ	＜ 40 ಎಂ
ಶಬ್ದ	≤60db	≤60db		≤65 ಡಿಬಿ	≤65 ಡಿಬಿ
ನಿಯಂತ್ರಣ ವಿಧಾನ	2-ವೇ ಆರ್ಎಸ್ 485 ಇಂಟರ್ಫೇಸ್ (ಜಿಪಿಆರ್ಎಸ್/ವೈಫೈ ಅನ್ನು ಬೆಂಬಲಿಸುತ್ತದೆ)
ರಕ್ಷಣೆ	ಓವರ್‌ಲೋಡ್, ಸಾಫ್ಟ್‌ವೇರ್/ಹಾರ್ಡ್‌ವೇರ್ ಓವರ್‌ಕರೆಂಟ್, ಗ್ರಿಡ್ ಓವರ್‌ವೋಲ್ಟೇಜ್ ಮತ್ತು ಅಂಡರ್‌ವೋಲ್ಟೇಜ್, ವಿದ್ಯುತ್ ವೈಫಲ್ಯ, ಓವರ್‌ಟೆಂಪರೇಚರ್, ಆವರ್ತನ ಅಸಹಜತೆ ರಕ್ಷಣೆ, ಇಟಿಸಿ.	ಓವರ್‌ಲೋಡ್, ಸಾಫ್ಟ್‌ವೇರ್/ಹಾರ್ಡ್‌ವೇರ್ ಓವರ್‌ಕರೆಂಟ್, ಗ್ರಿಡ್ ಓವರ್‌ವೋಲ್ಟೇಜ್ ಮತ್ತು ಅಂಡರ್‌ವೋಲ್ಟೇಜ್, ಗ್ರಿಡ್ ವೋಲ್ಟೇಜ್ ಅಸಮತೋಲನ, ವಿದ್ಯುತ್ ವೈಫಲ್ಯ, ಓವರ್‌ಟೆಂಪರೇಚರ್, ಆವರ್ತನ ಅಸಹಜತೆ, ಶಾರ್ಟ್ ಸರ್ಕ್ಯೂಟ್ ಪ್ರೊಟೆಕ್ಷನ್, ಇತ್ಯಾದಿ.
ಸ್ಥಾಪನೆ ವಿಧಾನ	ರ್ಯಾಕ್/ವಾಲ್-ಆರೋಹಿತ		Rackರು
ಒಳಬರುವ ರೇಖೆ	ಹಿಂತಿರುಗಿ ಒಳಬರುವ （ರ್ಯಾಕ್ ಪ್ರಕಾರ）、 ಮೇಲಿನ ಒಳಬರುವ ing ವಾಲ್-ಆರೋಹಿತವಾದ 、 ಮೇಲಿನ ಒಳಬರುವ		ಹಿಂತಿರುಗಿ ಒಳಬರುವ ಸಾಲು
ಸಂರಕ್ಷಣಾ ಮಟ್ಟ	ಐಪಿ 20

ಮಾದರಿ ಮತ್ತು ವಿವರಣೆ:

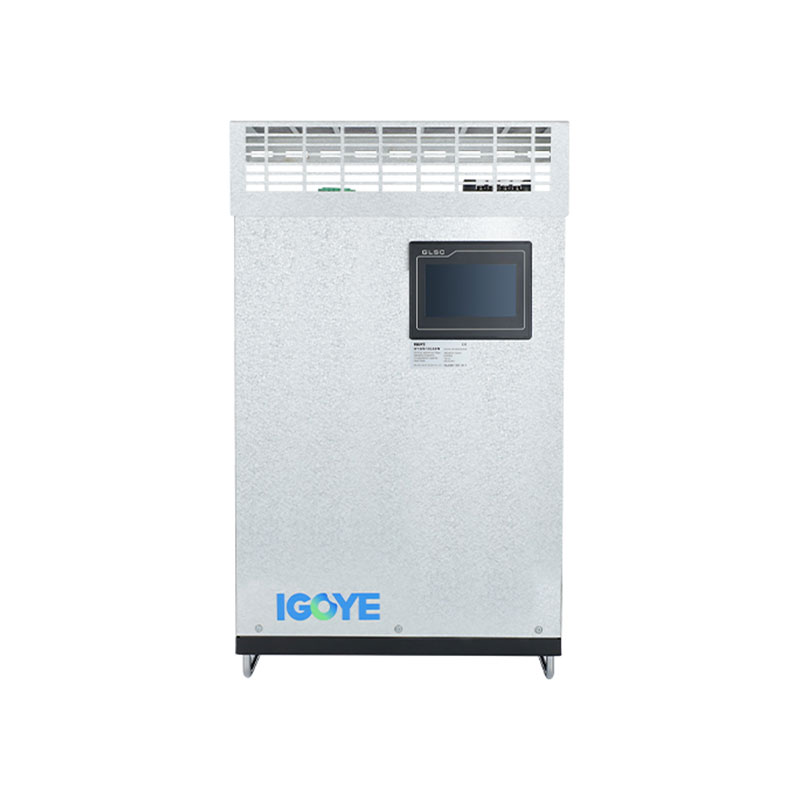

690V Wall-mounted Active Harmonic Filter

ಮಾದರಿಗಳು
ಮಾದರಿ ಸಂಖ್ಯೆ	ರೇಟ್ ಮಾಡಲಾದ ಪ್ರವಾಹ (ಎ)	ಸಿಸ್ಟಮ್ ವೋಲ್ಟೇಜ್ (ವಿ)	ಆಯಾಮಗಳು (dwh)	ಕೂಲಿಂಗ್ ವಿಧಾನ
Gy apf-0.22-25a/2l-r/w	25	220	220330160 ಮಿಮೀ	ಬಲವಂತದ ಗಾಳಿ ತಂಪಾಗಿಸುವಿಕೆ
Gy apf-0.4-25a/4l-r/w	25	380 ± 20%	46049089 ಮಿಮೀ
Gy apf-0.4-50a/4l-r/w	50	380 ± 20%	46049089 ಮಿಮೀ
Gy apf-0.4-75a/4l-r/w	75	380 ± 20%	500510190 ಮಿಮೀ
Gy apf-0.4-100a/4l-r/w	100	380 ± 20%	500550240 ಮಿಮೀ
Gy apf-0.4-150a/4l-r/w	150	380 ± 20%	500550240 ಮಿಮೀ
Gy apf-0.5-100a/4l-r/w	100	500 ± 20%	495675275 ಮಿಮೀ
Gy apf-0.69-100a/4l-r/w	100	690 ± 20%	495675275 ಮಿಮೀ
